Phase 10 - Le pneu

Sortez votre calculette du cartable ou du placard. Petit rappel sur le calcul de la circonférence d'un cercle.

2r x π
ça vous revient ? non ? bon.... vous êtes dur là.

Exemple : On va dire que notre pneu fait un rayon de 60.
(2 x 60) x 3,14 = 376,8

C'est bon là... alors on y va

Je vous est préparé un profil de pneu, mais vous pourrez l'adopter au votre. Il faut juste préparer comme il faut le profil.

Nous considérons que le profil du pneu est la partie qui se répète sur sa circonférence.
Téléchargez le fichier en .ZIP

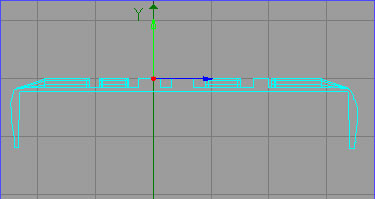

Vous pouvez constater que j'ai mis l'axe du profil au sommet de ma forme, puisque la circonférence correspond à l'extérieur de mon pneu.

Phase 11

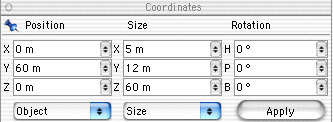

Sélectionnez le profil dans "l'objet manager" qui se nomme "AV plat63" et placez le à 60 en Y dans les coordonnées.

Vous voyez aussi les dimensions de l'objet, maintenant nous allons calculer le nombre d'instances que nous avons besoins, ainsi que la longueur pour les dupliquer... pas d'affolement, nous avons tout pour reussir l'opération, c'est qu'une question de logique.

Bon, on y va... on connais le rayon, puisque le profil est à 60 en Y. Vous suivez ?
Donc : (2 x 60) x 3.14 = 376.8 - ça c'est la circonférence de la roue, il nous faut le nombre d'instance.
376.8 / 5= 75.76 (5 etant la largeur de notre profil)

376.6 longueur
76 instances

C'est bon ? alors maintenant allez dans le menu "Fonction->dupliquer" et saisissez les valeurs suivantes.

Dans le gestionnaire d'objet vous allez avoir ceci ci-dessous

Phase 12

Cliquez sur l'outil "incurvation" , ainsi sur votre scène vous allez voir l'oution "deformation incurvation" apparaître en bleu comme sur l'image ci-dessous.

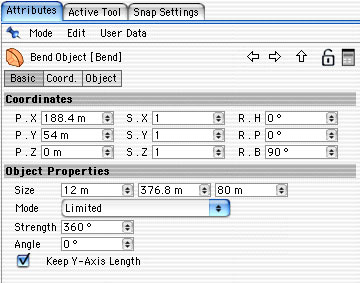

Sélectionnez votre objet "incurvation" dans "l'objet manager" et dans "l'attribut manager", saisissez les valeurs suivantes.

Je vais vous détailler le pourquoi de ces valeurs...
Pour la position de l'objet incurvation
x=188.4 - c'est la circonférence du pneu divisée pas 2
y=54 c'est le rayon du pneu donc sa position moins la hauteur du profil divisée par 2
Notre profil fait 12 de hauteur, divisé par 2= 6 - Donc 60-6= 54, vous suivez ;-)

Et la rotation en B = 90°, pour que notre objet incurvation soit dans le bon sens, pour donner forme à notre pneu

Pour les coordonnées, la seul valeur qui n'a aucune importance dans notre cas, c'est les 80 en Z, vous pouvez mettre ce que vous voulez comme valeur. Là je pense que les valeurs parlent d'elles même.

Ensuite créez un "objet nul"

et placez tout vos éléments comme dans la petite vidéo suivante. suivez bien la même hierarchie.
